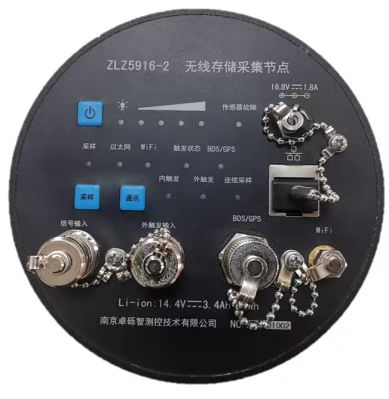

无线存储采集仪
无线存储采集仪
产品特点：高采样频率、高分辨率、待机工作时间长、长无线通讯距离、精度高，适用于战斗部爆炸场地表反射压，壁面反射压、自由场压力、总压等冲击波压力的测量。
通讯接口 百兆以太网和无线WIFI通讯 输入方式 IEPE、AC、DC 采样速率 1MHz、500kHz、200kHz、100kHz、20kHz AD分辨率 16位（双极性） 电压输入量程 ±10V 工作时间 休眠时长不低于72小时，连续工作时长不低于6小时 触发方式 内触发、外触发和连续采样三种模式 连续采样 采样时长可以软件设置，如设置为0时，则内置存储存满95%或电池消耗到仅剩5%为止，停止采样 内触发 可设置多次触发，触发负延迟时间和采集时长可以设置，每次触发间隔5秒~5分钟不等，整个触发实验跨度5小时。 外触发 默认高电平触发，仪器自带BNC口，通过外部给5V电压信号，触发采集（考虑3.3V作为触发阈值，5V电平信号可能会有衰减），采样时长可以设置，只触发一次 无线功能 （1）参数设置，状态查看，数据回收等； （2）无线状态传输：低速率传输，通讯距离200m以上，主要是观测仪器状态，可以重新设置参数； （3）无线数据回收：高速率回收，通讯距离20m，适合数据回收场合。 分析频宽 DC~200kHz，200kHz平坦 低通滤波器 截止频率（-3dB±1dB） 40k、100k、PASS（Hz）三档分档切换 平坦度 小于0.1dB（1/2截止频率内） 阻带衰减 优于-18dB/oct 整机噪声 小于5mVrms 采集精度 优于0.8% 线性度 0.1%F.S 存储空间 32GB SD卡 抗冲击 100g 工作温度 -25~40℃ 唤醒时间 时间可以在72小时范围内任意设置
|
|
